Несмотря на газификацию, котельные на угле сохраняют значение как источник тепла: уголь дешевле многих альтернатив, а сама установка не зависит от внешних инженерных сетей. Поэтому угольные котельные применяют на промышленных объектах, в жилых массивах, сельском хозяйстве и удалённых регионах, где подключение к газопроводу технически невозможно или экономически нецелесообразно.
Классификация и виды котельных на угле
Конструктивно все системы теплоснабжения можно разделить на две основные категории, исходя из их мобильности и способа возведения:
- Стационарные угольные котельные (капитальные сооружения). Это классические объекты, под которые заливают полноценный фундамент, возводят капитальные стены и организуют большие крытые склады для хранения запасов угля. Такие объекты строят «с нуля» прямо на площадке, и они незаменимы, когда нужно отапливать огромные заводы или целые городские микрорайоны, где суммарная мощность измеряется десятками МВт.
- Модульные угольные котельные (блочно-модульные комплексы полной заводской готовности). Это современная и более гибкая альтернатива. Комплекс собирается на заводе и представляет собой прочный металлический каркас, обшитый тёплыми сэндвич-панелями. Внутри уже смонтировано всё необходимое оборудование, протестированное в заводских условиях. Конечный заказчик получает тепловой узел высокой степени готовности — его остаётся только привезти на площадку и запустить.
Преимущества модульного исполнения:
- Скорость монтажа: сборка готовых блочно-модульных элементов занимает от нескольких дней до пары недель.
- Мобильность: при необходимости весь комплекс можно демонтировать, перевезти на другой объект и осуществить повторную установку.
- Минимизация строительных расходов: отсутствие затрат на капитальное строительство значительно снижает финальную цену внедрения, делая решение экономически выгодным для бизнеса, желающего купить надёжную систему отопления.
Цены на модульные угольные котельные
Внимание! Возможно купить котельную в лизинг.
Модульные угольные котельные рассчитываются индивидуально с учётом большого количества характеристик и требований технологии Заказчика. Для расчёта стоимости угольной котельной, пожалуйста, заполните опросный лист.
Заполнить опросный листВиды угля для котельных и их теплотворность
От марки угля зависят теплотворность, зольность и расход топлива. В котельных на угле применяют преимущественно три вида твердотопливного сырья — бурый уголь, каменный уголь и антрацит. Чем выше марка, тем больше удельная теплота сгорания и ниже зольность.
| Вид угля | Теплота сгорания, МДж/кг | ≈ ккал/кг | Особенности |
|---|---|---|---|
| Бурый уголь | 12–17 | 2900–4100 | Высокая влажность и зольность, невысокая цена |
| Каменный уголь | 22–27 | 5300–6500 | Оптимальное соотношение цены и теплотворности |
| Антрацит | 26–34 | 6200–8100 | Максимальная теплота сгорания, низкая зольность |
Значения приведены ориентировочно и зависят от марки, влажности и зольности конкретной партии угля.
Устройство и ключевые узлы угольной котельной
Работу угольной котельной обеспечивает совокупность основного и вспомогательного оборудования. В её состав входят следующие узлы.
- Теплогенерирующее оборудование — угольные котлы, преобразующие энергию сгорания топлива в тепло. По виду теплоносителя котлы бывают водогрейными (нагрев воды до 115 °C для систем отопления) и паровыми (выработка пара для нужд производства); КПД современных угольных котлов достигает 80–92 %.
- Система топливоподачи — обеспечивает транспортировку угля из склада или бункера в топку. Она может быть механизированной, автоматической или ручной в зависимости от мощности установки и требований к автоматизации.
- Система золошлакоудаления — отводит твёрдые продукты сгорания; включает транспортёры, скребковые механизмы и бункеры сбора золы и шлака.
- Тягодутьевые машины — дымососы и дутьевые вентиляторы, которые создают тягу, подают воздух в зону горения и удаляют дымовые газы из котла.
- Система водоподготовки и фильтрации — очищает и подготавливает воду-теплоноситель, предотвращая накипь и коррозию, что напрямую влияет на срок службы котлов.
- Система газоочистки и дымоудаления — циклоны, скрубберы и другие устройства улавливают твёрдые частицы из дымовых газов, а дымовая труба отводит очищенные продукты сгорания в атмосферу. Используются при необходимости соблюдения жёстких экологических требований в районе установки котельной.
Принцип работы котельной на угле
Принцип работы основан на последовательном преобразовании энергии сгорания топлива в тепловую энергию теплоносителя. Технологический цикл состоит из четырёх этапов: приёма и подготовки топлива, его сжигания, циркуляции теплоносителя и удаления продуктов сгорания.
Этап 1. Приём и подготовка топлива
Уголь поступает на склад, где организуется его хранение. При необходимости топливо дробят до фракции, оптимальной для конкретного типа котла, после чего подают в приёмный бункер и далее — в систему топливоподачи.
Этап 2. Сжигание угля в топочной камере
В топке уголь сгорает при подаче воздуха от дутьевых вентиляторов либо послойно в топке — как в традиционной печи. Выделяемая тепловая энергия передаётся теплоносителю — воде или пару — через поверхности нагрева котла. Теплоноситель нагревается до заданной температуры или преобразуется в пар требуемых параметров.
Этап 3. Циркуляция теплоносителя
Нагретая вода или пар распределяются по тепловой сети потребителя. Движение теплоносителя обеспечивают насосные группы, поддерживающие необходимое давление и расход. Отдав тепло, охлаждённый теплоноситель возвращается в котёл, и цикл повторяется.
Этап 4. Удаление продуктов сгорания
Дымовые газы очищаются от твёрдых частиц в системе газоочистки и отводятся в атмосферу через дымовую трубу. Одновременно шлак и зола автоматически выводятся из топки в бункеры сбора. Современные автоматизированные котельные выполняют эти операции без постоянного участия оператора, повышая надёжность и безопасность эксплуатации.
Специфика проектирования и монтажа модульных котельных на угле
Проектирование и установка модульной котельной на угле выполняются в соответствии с СП 89.13330.2016 «Котельные установки» (актуализированная редакция СНиП II-35-76) и СП 373.1325800.2018 «Источники теплоснабжения автономные». На стадии подготовки объекта учитывают несколько особенностей.
- Требования к фундаменту и площадке. Для блок-модулей подготавливают ровную площадку с фундаментом, рассчитанным на вес оборудования. Предусматривают подъездные пути для доставки и разгрузки модулей, а также зону под склад угля.

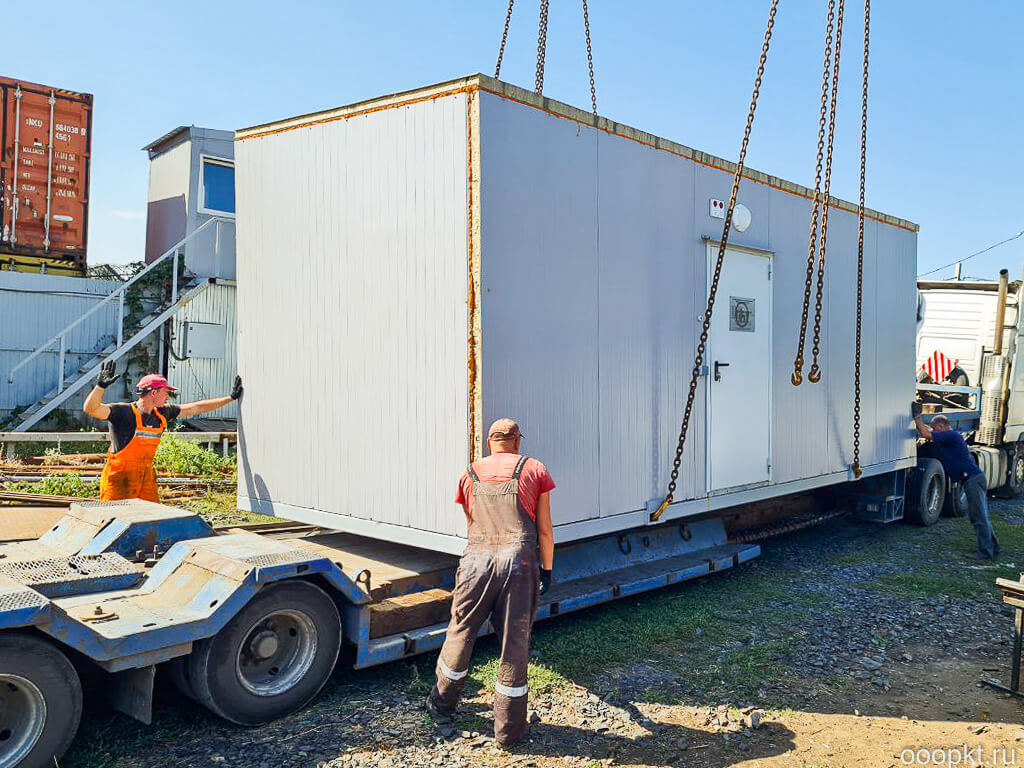

- Транспортировка блок-модулей. Готовые модули доставляют на объект автомобильным транспортом. Их габариты и массу рассчитывают с учётом возможности перевозки ещё на стадии проектирования.
- Пусконаладочные работы и подключение. После установки модулей выполняют их стыковку, подключение к тепловым сетям, электроснабжению и системам водоподготовки. Завершающий этап — пусконаладка, в ходе которой настраивают и проверяют работу всего оборудования перед вводом в эксплуатацию.
Компания ООО «ПКТ» проектирует и производит модульные котельные на угле и другие блочно-модульные котельные различной мощности.
Расчет стоимости котельной
Заключение
Современные угольные котельные — это эффективное и надёжное решение для автономного теплоснабжения объектов различного назначения. Использование угля обеспечивает независимость от газовых сетей и снижает затраты на топливо, а автоматизация управления, топливоподачи и газоочистки повышает безопасность и экологичность эксплуатации.
Дальнейшее развитие отрасли связано с углублением автоматизации тепловых узлов и совершенствованием систем очистки дымовых газов. При этом модульная котельная на угле закрепляет за собой роль оптимального формата, сочетающего заводское качество, скорость ввода в эксплуатацию и возможность масштабирования мощности под конкретный объект.
Часто задаваемые вопросы
Чем модульная котельная отличается от стационарной?
Модульная угольная котельная поставляется в виде блок-модулей полной заводской готовности, что обеспечивает быстрый монтаж и мобильность. Стационарная установка возводится на объекте капитально и требует полного цикла строительных работ.
Нужен ли постоянный персонал (кочегары) для обслуживания модульной угольной котельной?
Нет, современные блочно-модульные котельные на угле от компании ООО «ПКТ» проектируются как автоматические или полностью механизированные комплексы. Благодаря датчикам безопасности, автоматической подаче топлива и конвейерному удалению шлака, постоянное присутствие человека в котельном зале не требуется.
Можно ли перевести модульную котельную на угле на другой вид топлива (например, газ или пеллеты)?
Да, это одно из ключевых преимуществ блочно-модульного исполнения. Прочный стальной каркас и трубная обвязка внутри модулей универсальны.
Для перевода котельной на природный газ или дизель демонтируются угольные топки, шнеки топливоподачи и циклоны, а на их место устанавливаются стандартные газовые/жидкотопливные горелки с заменой автоматики управления.
Перевод на пеллеты или щепу ещё проще: зачастую базовый твердотопливный котёл сохраняется, меняется лишь конфигурация горелочного устройства и настройки шнекового транспортера.
